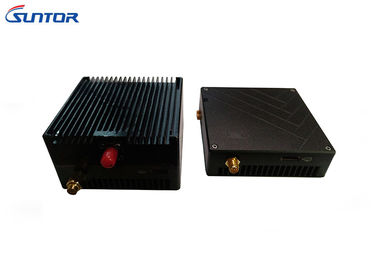

TDD - transmisor video del abejón del ala del arreglo de COFDM Mavlink 2.4Ghz el 100km y sistema que transmite de los datos

Informacion basica
Lugar de origen: Shenzhen, China
Nombre de la marca: SUNTOR
Certificación: FCC, CE, RoHS
Número de modelo: ST100HPT
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: Caja plástica
Tiempo de entrega: 7-15 días
Condiciones de pago: T / T, Western Union, PayPal
Capacidad de la fuente: 1000 meses determinados
Información detallada
Número de modelo: ST100HPT Modulación: CODFM
color: Negro Diseño: Cáscara de la aleación de aluminio del doble de la tecnología del CNC con diseño impermeable
Temperatura de almacenamiento: -55°C ~ 100°C Antena: 2T2R
Función bidireccional: Integre los enlaces por radio multi en un vínculo para transmitir y para recibir la ayuda SBUS/PPM/T Tiempo de la reconstrucción del vínculo: ≤1S
Alta luz:

uav video transmitter

,

drone wireless video transmitter


Descripción de producto



TDD - transmisor video del abejón del ala del arreglo de COFDM Mavlink 2.4Ghz el 100km y sistema que transmite de los datos



Hoja de datos





Introducción



El emisor de vídeo de la microonda del transmisor COFDM el 120km del abejón de ST100HPT es un nuevo transmisor aéreo inalámbrico de la gama larga.


El transmisor inalámbrico de TDD-COFDM está con las últimas tecnologías compresión de imagen de la corriente de COFDM, de H.24+H.265+TS y vídeo completo de la calidad de HD.


El transmisor inalámbrico de los datos y del vídeo tiene buen funcionamiento de la transmisión inalámbrica de la gama larga, del tamaño compacto, de la buena resistencia térmica, y del amplificador de potencia fuerte para una transmisión más de largo alcance
El transmisor aéreo inalámbrico de la gama larga puede añadir el interfaz de HDMI o del SDI como transmisor video inalámbrico de HD COFDM o añadir el puerto de los datos como transmisor video de los datos de COFDM para combinar los vínculos de RC, el sistema de piloto automático y el vídeo en un lin. El puerto Ethernet en transmisor aéreo y el receptor apoyan el vídeo hicieron salir directamente a la PC. De modo que el vídeo pueda ser stroe y volver a transferir en línea.


Abejón que emisor de vídeo de la microonda del transmisor COFDM el 100-200km se cifra con AES128/256bits, éste trabaja a máquina se realiza bien en la transmisión inalámbrica rápida.






Características



Suport Mavlink

Modulación: TDD-COFDM
Frecuencia: gigahertz de 2.4GHz (2,400 - 2,482)
Distancia aire-suelo: el 100-120km
Datos a dos caras: Ayuda SBUS/PPM/TTL
Estado latente del sistema: 15-30ms
Entrada de video: HDMI/SDI



TX



Dimensión: 76x73x44m m

Peso: 251g

Sistema de la entrada de video, de piloto automático de la ayuda HDMI/SDI y barquilla del UAV

Antena doble para transmitir



RX



Dimensión: 76x73x23m m

Peso: 146g

Salida video de la ayuda HDMI/Ethernet, conectando con el GS, RC, PC y la exhibición

Antena doble para recibir



Parámetros



Frecuencia 2.4GHZ (2.400-2.482GHz)
Radio Falta-tolerante Corrección de error estupenda de la banda base FEC de error delantero del MPEG inalámbrico de la corrección/del vídeo
Poder transmitido RF 3Watts (el 100-120km aire-suelo)
Consumo de energía TX: 15Watts/RX: 8Watts
Ancho de banda 2/4/6/8MHz
Estado latente ≤15-30ms
Antena 2T2R
TX: 5db (antena de Omni)
RX: 12db (antena de Omni)
Espacio de color video 4:2 del defecto: 0/optional: 4:2: 2/4:4: 4
Formato comprimido video AVC añade la corriente de los TS de la característica H.265 (la corriente del código de la ayuda hecha salir)
Encripción del canal de comunicaciones WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK)
Modo de transmisión de punto a punto
Distancia de transmisión El 100-120km aire-suelo
Tiempo de lanzamiento 25s
Función bidireccional

Integre los enlaces por radio multi en un vínculo para transmitir y para recibir

Apoye SBUS/PPM/TTL

Ligue el tiempo de la reconstrucción ≤1s
Modulación de TDMA El enlace descendente QPSK/Uplink BPSK
Fuente de alimentación DC 7 - 18V

Interfaz

(el mismo interfaz en TX y RX)

1. 1080P/60 HDMI mini RX (SDI a petición)
2. puerto Ethernet 100Mbps
convertido del puerto 3.Ethernet al puerto serie de TTL (ayuda TCP/UDP)

4. Puerto serie RS232

(nivel eléctrico 12V, resistente al voltaje del pulso 3000V para 60 segundos y la protección antiestática)

5. Puerto serie RS422/485

(Resistente al voltaje del pulso 3000V para 60 segundos y la protección antiestática)

6. Puerto serie de SBUS/PPM para el uso que extiende
7. (Trompeta) puerto audio S2 para el uso que extiende
8. Potencia de entrada XT30 (DC7-18V)
9. Antena SMA RF
Indicador luminoso Indicador de la entrada-salida de HDMI
Transmitiendo y recibiendo el indicador del WL
Indicador del tablero video
Poder
Diseño del aspecto Cáscara de la aleación de aluminio del doble de la tecnología del CNC con diseño impermeable
Temperatura Temperatura de funcionamiento: - 40°C ~ 85°C
Temperatura de almacenamiento: - 55°C ~ 100°C
Dimensión TX: 76x73x44m m
RX: 76x73x23m m
Peso TX: 251g, RX: 146g
