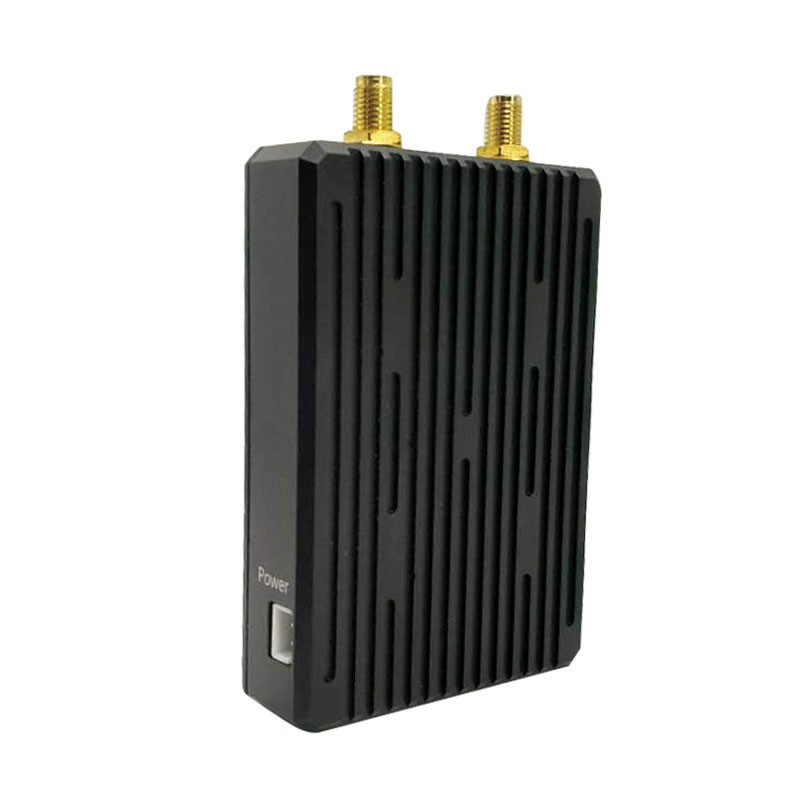

Transmisor y receptor de vídeo para drones CD15NMT-mini

Transmisor y receptor de vídeo para drones CD15NMT-mini

Manual del usuario del CD15NMT-MiNi.pdf

1. Introducción

1. 110 gramos de peso
2. Modo punto a múltiples puntos
3. Diseño de doble antena
4. Tasa de datos de hasta 30 Mbps
5. 1Rango de frecuencia de.4 GHz
6. Protección de seguridad AES128
7. Distancia de transmisión aire-tierra de 15 KM

2. Características

• tecnología de transmisión inalámbrica TDD OFDM;
• con una frecuencia opcional de 800 MHz,1.4 GHz,2.4 GHz;
• Dimensiones 88x55x17 mm Peso N.W.: 110 g N.W.: 140 g (incluida la antena);
• La velocidad de transmisión duplex es de 3 a 8 Mbps.
• Apoyar punto a punto y punto a punto en 1-4 TX a 1RX, o 1TX a 1-4 RX. Por ejemplo: tres drones a un GCS, tres GCS a un drone;
• Diseño de doble diversidad de antenas para hacer que la calidad de transmisión de la señal sea más estable y una alta sensibilidad de recepción;
• Las medidas de seguridad se aplicarán a las instalaciones de control de velocidad y a las instalaciones de control de velocidad.
• La potencia de RF más baja es de 25 dBm y el consumo de energía TX 5W RX 5W.
• Apoyar la salida de vídeo IP y los datos en serie bidireccionales TTL;

3.Parámetro

4Aplicación

Este dispositivo puede aplicarse al uso de terminales no tripulados inteligentes como drones, naves no tripuladas, naves no tripuladas y robots.Datos del puerto de serie TTL, admite una fuente de alimentación de alto voltaje y se utiliza ampliamente para la transmisión de señales de video en red en drones, buques no tripulados, vehículos no tripulados, dirigibles, drones objetivo, paramotores,Robots y otros camposTambién es adecuado para uso portátil y es adecuado para la recolección de pruebas de video en el lugar por el personal de aplicación de la ley, despliegue de emergencia, escenas de rescate, marina,Fuerza aérea, policía, ejército y otros proyectos militares.

5Exposición.
