Detalles del producto
Lugar de origen: China
Nombre de la marca: SUNTOR
Número de modelo: ST9602MD
Pago y términos de envío
Cantidad de orden mínima: 1set
Detalles de empaquetado: Embalaje de Aircase
Tiempo de entrega: 1-2 semanas
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 5000set/month
frecuencia: |
Frecuencia ultraelevada, banda de C, banda L |
Modulación: |
COFDM |
RF: |
MIMO |
WIFI: |
Sí |
GPS: |
Sí |
Ancho de banda: |
5/10/20MHz |
Entrada de vídeo: |
RJ45 |
datos: |
Por completo - RS232 a dos caras |
frecuencia: |
Frecuencia ultraelevada, banda de C, banda L |
Modulación: |
COFDM |
RF: |
MIMO |
WIFI: |
Sí |
GPS: |
Sí |
Ancho de banda: |
5/10/20MHz |
Entrada de vídeo: |
RJ45 |
datos: |
Por completo - RS232 a dos caras |
Sistemas de comunicación inalámbricos Móvil-conectados de MIMO
Hoja de datos
Manual del usuario
Introducción

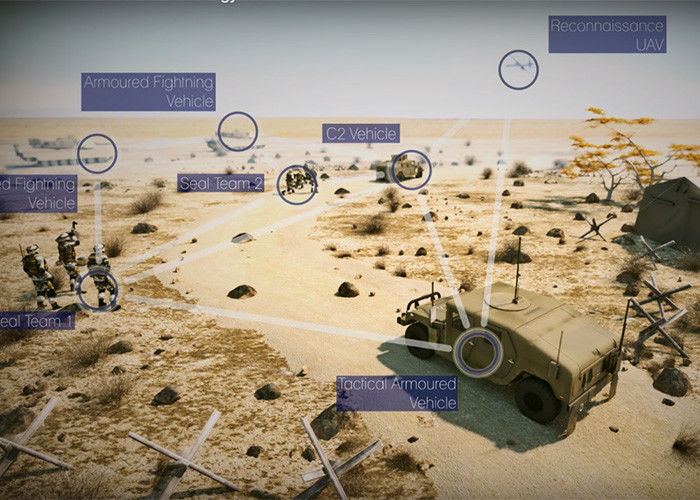

ST9602MD es una radio de banda ancha que adopta protocolo esquema de la modulación de COFDM, codificador-decodificador del canal de la eficacia alta y de establecimiento de una red uno mismo-desarrollados de la MALLA, funcionamiento NLOS fuerte de la malla de las ofertas con la alta producción. Es una solución ideal para establecer una uno mismo-formación, red autoregenerable entre diversos puntos tales como soldados, vehículos y los abejones, esta red centerless son capaces de transportar datos pesados en el ambiente duro.
Características
● No-línea-de la comunicación de la vista
Red de auto-organización del ●
algoritmo de la seguridad del ● Uno mismo-que cifra
Frecuencia del ● en la gama de 300~1400MHz
Alta tarifa de transmisión del ●: pico 11Mbps @ 10MHz
sensibilidad de recepción Ultra-fuerte del ●: -92dbm @ 10MHz
Uso
Especificación
| Características de la transmisión | GPS | Módulo externo opcional de GPS | |
| Frecuencia | 300MHz-1400MHz | Módulo 3G/4G | ayuda |
| Ancho de banda del RF | 5/10/20MHz | Módulo de WIFI | ayuda |
| RF de potencia de salida | 1~2Watt (opcional) | Encripción 256 | Contraseña definida por el usario de AES |
| Ratio del hombro | 30dBm>-45dbc | Características eléctricas | |
| Modulación | TDD | Voltaje de funcionamiento | DC9-28V |
| Constelación de la modulación | BPSK/QPSK/16QAM/64QAM | Corriente de trabajo | ≤2A |
| FEC | 1/2,2/3,3/4,5/6 | Consumo de energía | ≤20W |
| sensibilidad | -92dbm@20MHz | Las características incorporadas del filtro | |
| Tasa de transferencia | 11Mbps@10MHz máximo | Frecuencia central | 340MHz/580MHz |
| Distancia de la cubierta | modificado para requisitos particulares | ancho de banda | 20MHz |
| Capacidad de establecimiento de una red | hasta 42 nodos | Rechazo fuera de banda | F0±10%≥44db |
| Características de los datos | F0±20%≥75db | ||
| Formato de la entrada de video | Entrada de video del IP: cámara IP 1080P | Far-end≥80db | |
| Características físicas | |||
| Grado de la protección | IP66 | ||
| Temperatura de trabajo | -20℃~+70℃ | ||
| Temperatura de almacenamiento | -30℃~+90℃ | ||
| Dimensión | 220mm*155mm*52m m | ||
| Peso | 1.4Kg |
Dimensión
Lista del paquete
| Accesorios y productos compatibles |
| Batería adicional |
| Cable de interfaz de Ethernet |
| Cargador de batería |
| Antenna*2 |
| ST9602MD |
| Caja del paquete |
| Cable de datos |
| Arnés de Manpack |
| Cable de transmisión |
| antena del wifi |
