Detalles del producto
Lugar de origen: Shenzhen, China
Nombre de la marca: SUNTOR
Certificación: FCC, CE, RoHS
Número de modelo: C50HPT
Pago y términos de envío
Cantidad de orden mínima: 1 set
Precio: Negociable
Detalles de empaquetado: Caja plástica
Tiempo de entrega: 7-15 días
Condiciones de pago: T / T, Western Union, PayPal
Capacidad de la fuente: 1000 meses determinados
Modulación: |
TDD-COFDM |
Potencia de RF: |
2W (33dBm) |
rango de transmisión: |
los 40-70km aire-suelo |
Estado latente del sistema: |
15 a 30 ms |
Puerto de vídeo: |
Interfaz multimedia de alta definición y Ethernet |
Datos duplex: |
Apoyar el SBUS/PPM/TTL |
Modulación: |
TDD-COFDM |
Potencia de RF: |
2W (33dBm) |
rango de transmisión: |
los 40-70km aire-suelo |
Estado latente del sistema: |
15 a 30 ms |
Puerto de vídeo: |
Interfaz multimedia de alta definición y Ethernet |
Datos duplex: |
Apoyar el SBUS/PPM/TTL |

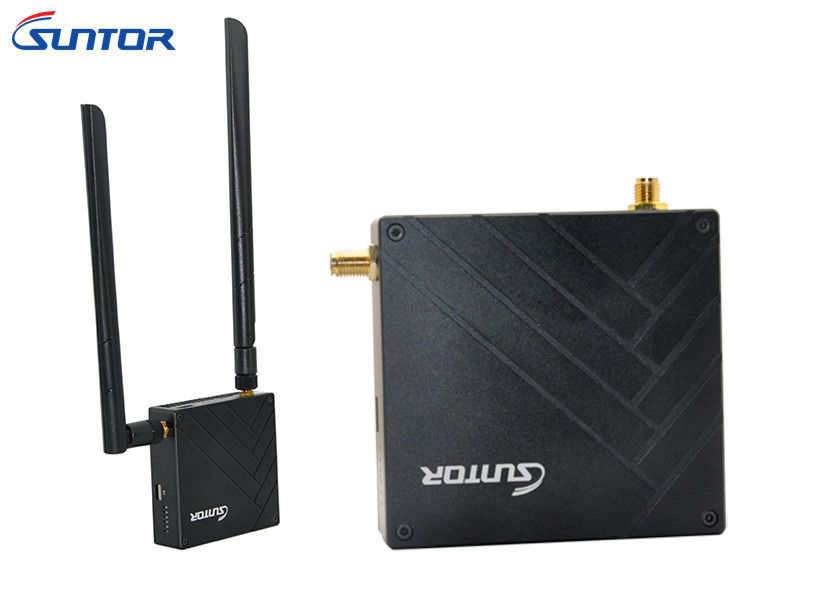

Antenna de alta ganancia doble ligera de 50 km UAV Downlink Systems AIRLINK y GROUNDLINK
C. Las50 HPT Drone Video Transmitter y receptor específico...
1. Introducción
El C50HPT es un enlace de datos de vídeo en miniatura particularmente adecuado para aplicaciones de aeronaves no tripuladas y tripuladas.C50HPT puede utilizarse para la transmisión de vídeo, así como de comando y control con velocidad de datos de hasta 5 Mbps.
2Principales características
3. Parámetros
| No tiene cables | |
| Rango de frecuencia | 2.4 GHz (2.400-2.482 GHz) |
| Ancho de banda | 1-8 MHz |
| Potencia de RF | 33 dBm (aire a tierra 40-70 km) |
| Detección de errores | FEC de la LDPC |
| La latencia | ≤ 15-30 ms |
| Seamos sensibles | -100 dBm ~ -90 dBm |
| El video | |
| Entrada/salida | Interfaz multimedia a bordo de alta definición mini TX/RX o FFC Convertir a interfaz multimedia de alta definición-A TX/RX |
| Espacio de color | Por defecto 4:2:0 opcional: 4:2- ¿Qué es eso?4:4 |
| Formato comprimido | Es el corazón, H.265, TS |
| Interfaz | |
| Interfaz de medios HD | Interfaz multimedia de alta definición mini/cable plano flexible (FFC) |
| Interfaz de entrada/salida de vídeo | Interfaz multimedia de alta definición mini TX/RX, o transformar FFC en Interfaz multimedia de alta definición-A RX/TX |
| Antenas |
1T1R TX: 7db (25cm Omni Antenna) RX: 10 dB (Antenna Omni) |
| Interfaz del transmisor | 1080P 60 Interfaz multimedia de alta definición Mini RX |
| Puerto Ethernet de 100 Mbps | |
| S1 TTL puerto serie bidireccional | |
| Puerto de serie bidireccional S2 TTL | |
| SMA RF | |
| Interfaz del receptor | 1080P 60 Interfaz multimedia de alta definición Mini RX |
| Puerto Ethernet de 100 Mbps | |
| S1 TTL puerto serie bidireccional | |
| Puerto de serie bidireccional S2 TTL | |
| SMA RF | |
| Luz de indicación | Luz de indicador de entrada/salida de la interfaz multimedia de alta definición |
| Luz indicadora de transmisión y recepción | |
| Luz indicadora del tablero de vídeo | |
| Luz de potencia | |
| Interfaz | Interfaz de entrada de energía × 1 |
| Interfaz de la antena × 1 | |
| RS232 Puerto bidireccional × 1 ((Con protección de aislamiento, resistencia al voltaje de pulso de 3000 V) | |
| Ethernet a USB / RJ45 en Windows × 1 | |
| El sistema | |
| Tiempo de arranque | 25 años |
| Consumo de energía | TX: 10 vatios/Rx: 7 vatios |
| Fuente de alimentación | DC 7 a 18 V (se recomienda DC 16.8 V) |
| Modo de transmisión | punto a punto / punto a multipunto |
| Distancia de transmisión | Aire a tierra 40-70 km |
| Modo de ajuste de bitrate | Ajuste del software |
| Seguridad | El uso de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de los sistemas de los sistemas de |
| Retraso total del sistema | 15-30 ms de codificación y decodificación de 1080P60/720P60. |
| Función bidireccional | Integrar múltiples enlaces de radio, módulo de comunicación SBUS/PPM/TTLS 1 pro. |
| - ¿Qué es eso? | |
| Dimensión | 24 mm × 73 mm × 76 mm |
| Peso | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Temperatura de almacenamiento | 55 °C ~ 100 °C |
| Diseño de apariencia | Tecnología CNC/ carcasa de doble aleación de aluminio con diseño impermeable |
4.Aplicación
El HPT de SuntorLa serie de pequeños transmisores de video ofrece muchas características innovadoras, están diseñados para soportar ambientes hostiles y son ideales para drones, UAV y otras aplicaciones que requieren una alta eficiencia,transmisión de vídeo/datos de alta calidad en un compacto, un paquete robusto.
Los transmisores HPT pueden estar configurados con potencias fijas de salida de RF de 400 mW, 1 Watt o 2 Watt.Los transmisores pueden configurarse opcionalmente con niveles de potencia seleccionables de forma remota utilizando cualquiera de estos tres niveles de potencia.El circuito patentado de nivelación de potencia de Suntor garantiza una potencia de salida de nivel en toda la banda de frecuencia.
5. Preguntas frecuentes
¿Qué es?¿Puedo tener una orden de muestra para el transmisor de vídeo inalámbrico COFDM?
R: Sí, aceptamos el pedido de muestras para probar y comprobar la calidad.
¿Qué hay del tiempo de entrega?
A: Necesidades de muestra 5-7 días, tiempo de producción en masa Necesidades de 1-2 semanas para la cantidad de pedido más de
P3. ¿Tiene algún límite de MOQ para el pedido de transmisor COFDM?
R: Bajo MOQ, 1pc para el control de muestras está disponible
P4. ¿Cómo envías las mercancías y cuánto tiempo tarda en llegar?
R: Normalmente enviamos por DHL, UPS, FedEx o TNT. Por lo general toma de 3 a 5 días para llegar. También es opcional el envío aéreo y marítimo.
¿Está bien imprimir mi logotipo en el producto del transmisor COFDM?
R: Sí, por favor informe formalmente antes de nuestra producción y confirme el diseño basado en nuestra muestra.
