La transmisión de datos TTL del UAV de la entrada de video del IP interconecta el poder 4/8Mhz de la gama 33dBm RF de los 20KM

Informacion basica
Lugar de origen: Shenzhen
Nombre de la marca: Suntor
Certificación: RoHS
Número de modelo: ST20NPT
Cantidad de orden mínima: 1
Detalles de empaquetado: Paquete de la caja
Tiempo de entrega: 7-14 días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: equipos de 1000 por mes
Información detallada
Poder del RF: 33dBm alcance: los 20KM
Dimensiones: 76×73×23m m Peso: 120 G
Modulación: TDD-COFDM color: blanco
Alta luz:

vínculo del vídeo del uav

,

Transmisor del vídeo del UAV


Descripción de producto

El ST20NPT del diseño de la transmisión de datos del UAV para el vídeo de los 20KM HD y la transmisión de datos, con el uso del interfaz Eth/TTL para la detección del abejón, la patrulla, la película, la respuesta de emergencia, el etc.

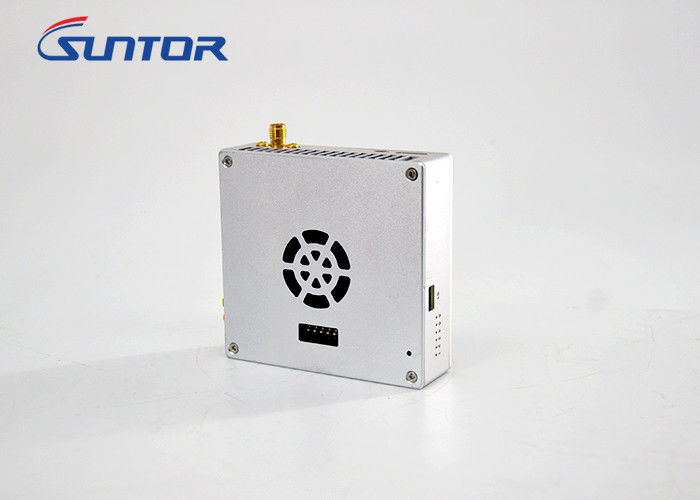

La transmisión de datos TTL del UAV de la entrada de video del IP interconecta el poder 4/8Mhz de la gama 33dBm RF de los 20KM 0

Características

  • Temperatura de trabajo: -40℃~+85℃
  • Ethernet 100Mbps para la opción
  • Software de TPlayer (decodificador bajo del software del estado latente) para exhibir el vídeo en la PC
  • Antena de Omni para Tx y Rx
  • Puertos serie dobles para los datos bidireccionales
  • Control, telemetría y carga útil de ofrecimiento adentro, transmisión video en 1 canal del RF
  • Fuentes de vídeo uno mismo-adaptantes (1080P/60 máximo)
  • Vídeo de la ayuda y datos a dos caras

Frecuencia 2.4GHz (2.402-2.482GHz)
Poder que transmite del RF 33dBm (el 18-22km aire-suelo)
Ancho de banda de la frecuencia 4/8Mhz
Antena 1T1R
Modo del ajuste de tasa de bits Ajuste del software
Encripción del canal de comunicaciones AES 128
Modo de transmisión de punto a punto
Tiempo de lanzamiento < 30s="">
Detección de error LDPC FEC
Función bidireccional Vídeo del IP de la ayuda y datos a dos caras simultáneamente
Datos TELEMETRÍA de la ayuda SBUS/PPM/TTL/232/MAVLINK
Protocolo de Ethernet TCP/IP/UDP
Tarifa de transmisión 3-5Mbps
Sensibilidad

-100dbm@4Mhz

-95dbm@8Mhz

Poder DC 12V (DC 7-18V)
Consumo de energía TX: 16Watts
RX: 5Watts
Temperatura Temperatura de funcionamiento: -40°C - +85°C
Temperatura de almacenamiento: -55°C - +100°C
Puerto serie Puertos serie dobles para los datos y el playload bidireccionales
Interfaz × 1 del interfaz de potencia de entrada
× 2 del interfaz de la antena
× bidireccional 1 del puerto de TTL
Ethernet al USB/al RJ45 en el × 1 (TX), puerto Ethernet x2 (RX) de Windows
Indicador Indicador luminoso de la entrada-salida RJ45
Transmitiendo y recibiendo el indicador luminoso
Transmitiendo y recibiendo el indicador luminoso
Luz de poder
Diseño del aspecto Cáscara de la aleación de aluminio del doble de la tecnología del CNC con diseño impermeable
Tamaño TX/RX: 76*73*23m m
Peso neto TX: 120g
Rx: 120g
