Sistema video inalámbrico del receptor del vínculo del transmisor de la gama larga COFDM HD

Sistema video largo del receptor del transmisor del vínculo de la radio HD del kilómetro COFDM Digitaces de la gama 10

Introducción:

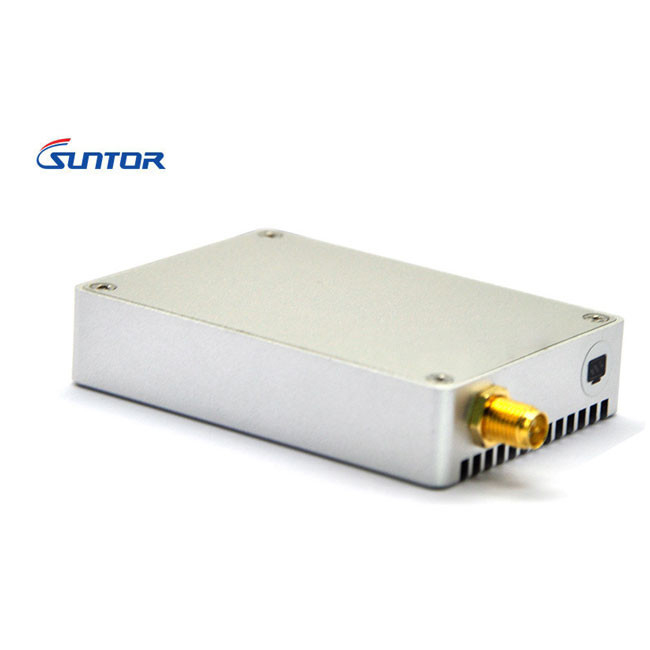

El transmisor del UAV HD de ST10NPT es nuestra propia investigación y desarrollo del transmisor video móvil de alta definición de COFDM, la tecnología ortogonal de la multiplexación de división de frecuencia de las aplicaciones del dispositivo, ancho de banda relativamente estrecho del aire de las aplicaciones para transmitir las imágenes de vídeo de alta definición, alcances del ancho de banda de la transmisión de datos hasta 70Mbps. El dispositivo funciona en banda de frecuencia 2.4GHz, puede generalmente hacer el establo de la transmisión de datos en mucha altitud y proceso de alta velocidad del movimiento. Muy conveniente para la transmisión video para la transmisión aire-suelo y del UAV HD de la imagen.

Características principales:

• Actúa en 2.4GHz la frecuencia, ninguna licencia necesaria, y solamente conveniente para el uso del LOS (visión)
• Poder 400mW de la transmisión
• Rango de operación largo sobre el 10km
• El aire acelera a 10Mbps, enlace descendente hasta 6Mbps, encima del vínculo hasta 800kbps
• El vínculo que establece/recupera el tiempo 12-25ms
• Tamaño compacto de 68×48x14m m
• Peso ligero menos que 58g
• De punto a punto y Punto-a-de múltiples puntos apoyados
• Transmisión optimizada para el alto vídeo de la definición 1080P
• Apoye dos controles remotos para controlar el UAV y a bordo los dispositivos a través del puerto del PPM de unidad lateral local. Y a bordo la unidad hace salir las señales de control a través de un puerto de SBus y de dos puertos del PPM síncrono
• Dos transmisión de datos serial transparente, el final al retraso del final menos que 10ms
• El canal de transmisión transparente del TCP/IP, proporciona la mayoría de la flexibilidad para que los dispositivos basados IP se apliquen en las plataformas del UAV

Uso:
Como su volumen, diseño de la precisión, ligero y fácil miniatura llevar, conveniente usado en distancia corta y propósitos inalámbricos de alta velocidad de la transmisión de los datos de video del aire de la gama larga. Por ejemplo el UAV, el rotorcraft, UAV micro, abejón, UGV, acobardó el paracaídas accionado y más transmisión de los datos de video.

Parámetro
